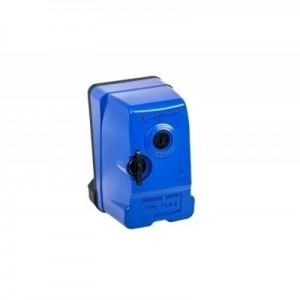

Реле давления Aquario PS-5-2 вращ.гайка

Реле давления предназначено для управления работой электронасоса бытовых систем водоснабжения с гидроаккумулятором в автоматическом режиме. Говоря проще оно само включает и выключает насос по мере потребления воды.

К примеру у вас в системе давление 2,8 атмосферы, и вы открываете кран. Из-за чего давление в системе по немногу начинает падать и при достижении его отметки в 1,4 атмосферы реле давления включит насос. Вода у вас продолжает стабильно идти и паралельно у вас потихоньку растёт давление. Вы закрываете кран, насос докачивает воду в гидроаккумулятор или систему до давления в 2,8 bar и отключается. Всё просто и максимально комфортно. Без реле нормальное пользование водой не представлялось бы возможным.

Конструкция реле давления максимально проста: вода давит на специальную мембрану, которая в свою очередь воздействует на пружину. И в зависимости от давления эта пружина то замыкает, то размыкает цепь, что в, свою очередь, включает и выключает насос.

Все модели реле давления воды для насоса от итальянского бренда Акварио имеют в комплекте специальный "ключик", который позволяет легко откручивать крышку прибора и регулировать давление включения и выключения насоса.

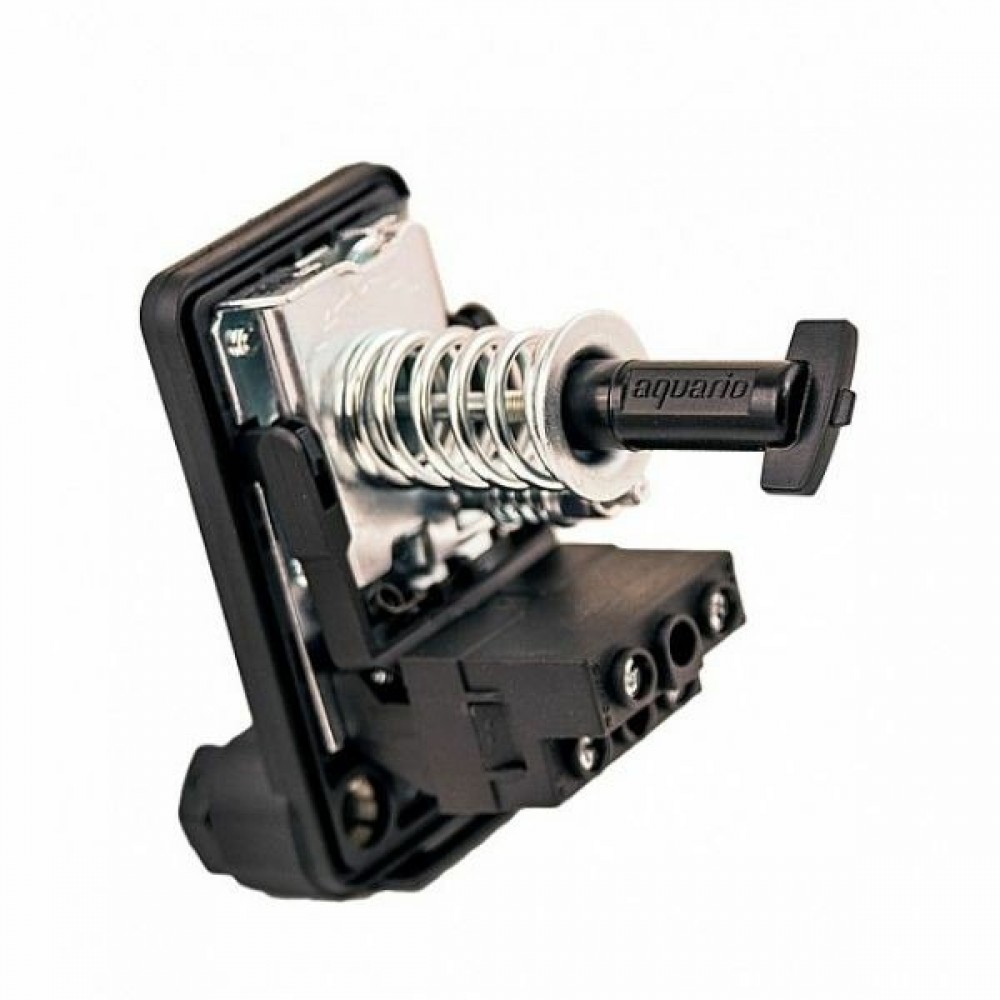

Регулировка включения и выключения насоса по реле осуществляется вращением специальных гаек, расположенных под крышкой прибора. Если вы хотите изменить давление включение и выключение (Рпуск и Рстоп) при неизменном Δ Р (разнице между ними), то вам необходимо использовать большую гайку (пружину).

При её вращении против часовой стрелки вы уменьшите одновременно и Рстоп и Рпуск, т.е. если изначально реле настроено на Рстоп=2,8 бар, а Рпуск=1,4 бар, то вы можете его довести до Рстоп=2,4, а Рпуск=1,0 бара. Это значит, что ваш насос будет включаться при падении давления воды в системе ниже 1 атмосферы (бара) и выключаться при 2,4. В данном случае Δ Р всегда одинакова и равняется 1,4 бара. И соответственно при вращении гайки по часовой стрелки вы увеличите Рстоп и Рпуск при не изменном Δ Р. Так вы можете их довести до 4 и 2,6 бар соответственно. Но учтите, что не рекомендуется поднимать давление в системе больше 3 атмосфер, это может привести к быстрому износу деталей в системе.

Но если вы хотите отрегулировать разницу между включением и выключением насоса (Δ Р), то вам необходимо воспользоваться маленьким винтом (пружиной). С его помощью, к примеру, вы можете установить Рстоп и Рпуск на значениях 2,8 и 2 bar.

Непосредственно сам процесс регулировки выглядит следующим образом:

1. Включить насос и открыть кран на выходе из насоса
2. Повернуть гайку большой пружины на 1-2 оборота в нужную сторону
3. Закрыть кран, дождаться отключение насоса, при этом отметив давление отключения Рстоп по манометру
4. Приоткрыть кран, плавную понижает давление в системе. Отметить на каком давлении Рпуск произошло включение насоса
5. Если новое значение Рстоп, Рпуск и Δ Р устраивает, настройка окончена
6. Если нет, продолжить регулировку с последующим контролем полученных результатов
7. Если значение Рпуск устраивает, Рстоп требуется увеличить или уменьшить, повернуть гайку маленькой пружины на 1-2 оборота в нужную сторону
8. Закрыть кран, дождаться отключение насоса, при этом отметив давление отключения насоса Рстоп по манометру

Таким образом, меняя сжатие пружины на небольшую величину и контролируя полученные результаты по манометру, осуществляют регулировку требуемых уровней давления включение и выключение насоса. После окончания настройки необходимо убедиться что при прекращении водоразбора, реле отключает насос.

Данная модель поставляется с накидной гайкой диаметром 1/4", что сильно облегачает установку и замену реле.

• Модель - Акварио PS-5-2 вращ. гайка (Aquario type PS-5-2)
• Наработка на отказ - не менее 100 тысяч циклов.
• Срок службы ≈ 5 лет
